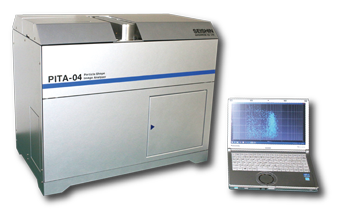

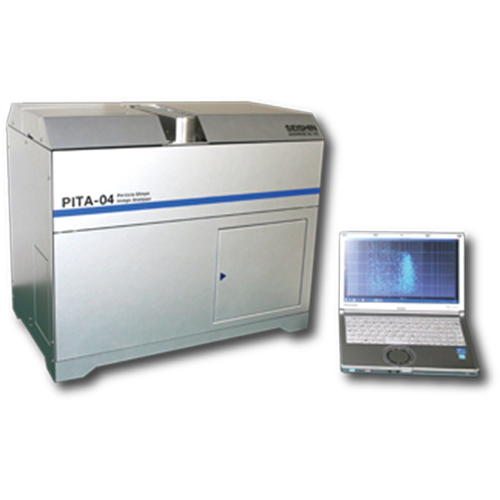

PITA-04的研发目的是为了获得清晰的颗粒图像，采用独有的平面伸张样品槽、最新的光学系统等，通过完美的粒子摄像环境解析处理颗粒的图像。

PITA-04经过改良，提高了相机分辨率，颗粒的成像更加清晰；内置超声波对分散物料，从分散到检测实现了一体机。

可短时间内解析数十万个颗粒，解决显微镜等观测的繁琐步骤。颗粒是否凝集不仅可通过数据判断，还可直接目测观察。

检测时实时显示颗粒的流动状态，可一目了然地观察物料的分散状态以及最大颗粒等。可以将形状与大小等参数绘制成散点图，同时可以任意改变参数重新绘图，并且只需移动光标即可显示出来光标位置的颗粒图像与解析结果。

粒子形状图像解析装置

特点

· 配备标准的超声波分散槽

· 本机内置液体介质储存仓

· 缩短测定时间，相继的帧速率约普通的2倍。

· 拥有自动清洗的功能

· 可使用有机媒介介质

· 软件辅助功能即使新手也可以简单上手操作

独有的平面伸张样品槽

平面伸张槽体是在不改变槽体宽度方向的情况下，只在通过厚度方向慢慢减少的方式，实现平面伸张流动。实现了对槽体中流动的流体进行不断拉伸的一种功能性槽体形式。槽体中流动的流体速度向这行进方向不断加速，流体中的粒子间隔也慢慢的被扩大。

PITA-04所采用的平面伸张槽体被认为是对于观察区域内的粒子的粒子形状测定最合适、最有效果的设计。而且槽体内的流体不会产生乱流，在槽体内实现粒子安定的状态、并向最小阻力方向流动的状态。

(动画)

颗粒检测状态

从摄像机拍到的图像中提取颗粒，解析其等效圆直径与圆形度，绘制到散布图中，并实时进行显示，获取指定数量的颗粒图像。

数据会显示到散布图中，可从各个测定项目中选择X轴、Y轴。鼠标光标移动到散布图中的数据点上，可以显示出其附近的颗粒图像。

规格

项目	规格
解析项目	个数粒度分布、体积・面积对应粒度分布、平均粒子径、最大粒子径、最小粒子径、中间粒径

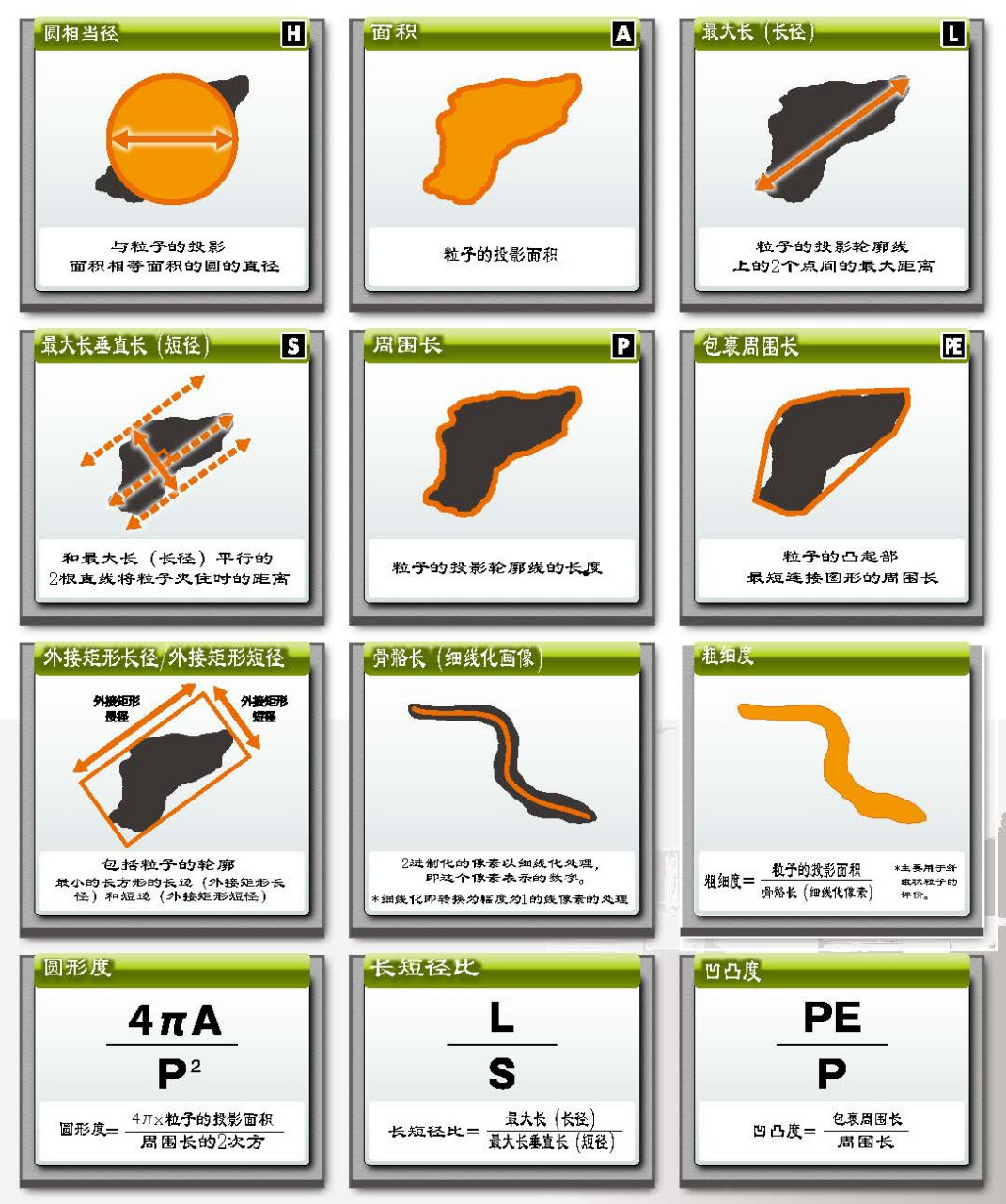

测定项目	等效圆直径、圆形度、长宽比、长径、短径、周长、包裹周长、封闭曲面面积、凹凸度、外接平行线垂直径、外接平行线水平径、外接矩形长径、外接矩形短径、骨骼长度
表示项目	颗粒图像、快速点击查询图表、粒度分布表、过滤机能、分散度、测定/解析项目详细表、单一粒子测定结果
数据保存方式	图像以及检测结果保存在专用的文件中，检测结果可用CSV文件打开；图像可用BMP打开。
样品槽	合唱石英玻璃平面伸张样品槽
照相机	黑白 CMOS照相机（1像素2.8μm×2.8μm）最大54fps
光源	3W蓝色LED灯
设置空间	W1500mm×D800mm (使用台式电脑的所需空间)
本机尺寸	W653mm×H543mm×D403mm （突出部分，不包含解析用的PC）
本机重量	约 75kg（不包含解析用的PC）
电源	AC100V 50/60Hz
其他	选择任意颗粒，可显示个别颗粒检测结果
